UML类图关系

在UML类图中，常见的有以下几种关系:

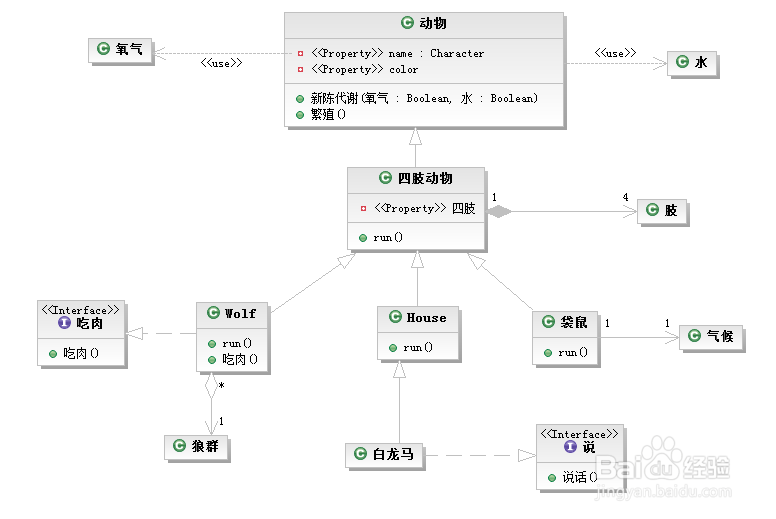

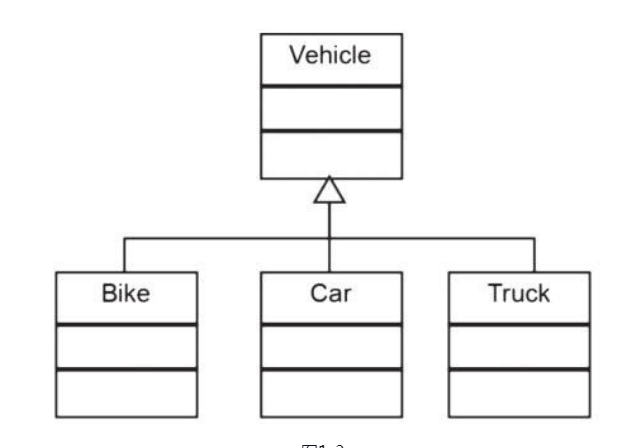

继承也被称为Is-A关系, 自行车是车、猫是动物

表示：泛化关系用一条带空心箭头的直接表示

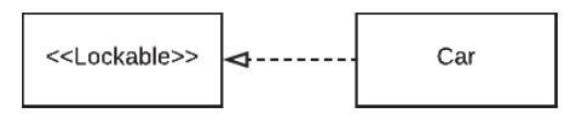

接口实现

Uses-A 关系

它用于定义一个类以某种方式依赖于另一个类，而另一个类可能依赖于或不依赖于第一个类。通常，在面向对象的编程语言中，依赖关系用于描述一个类在方法的声明中是否包含第二个类的参数，或者说它只是通过方法将第二个类传递给其他类，而不是使用方法来创建第二个类的实例。

依赖也有方向，双向依赖是一种非常糟糕的结构，我们总是应该保持单向依赖，杜绝双向依赖的产生；

在最终代码中，依赖关系体现为类构造方法及类方法的传入参数，箭头的指向为调用关系；依赖关系除了临时知道对方外，还是“使用”对方的方法和属性；

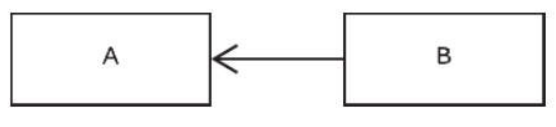

表示：依赖关系是用一套带箭头的虚线表示的。B依赖于A，描述一个对象在运行期间会用到另一个对象的关系

Has-A关系

关联表示两个实体之间的关系。有两种类型的关联：组合和聚合。通常，关联关系由箭头表示。

如果特别强调方向，如下图，表示B知道A，但 A不知道B；

整体和部分不是强依赖的。

一个类在逻辑上包含另一个类，但所包含的类的实例又可以独立于第一个类在其上下文之外生存，或者可以被其他的类所引用。

例如，部门与教师间存在Has-A关系，每位教师必须属于部门，但如果部门不再存在，教师仍然可以处于活动状态,

老师聚合到部门上，或者部门由老师组成。

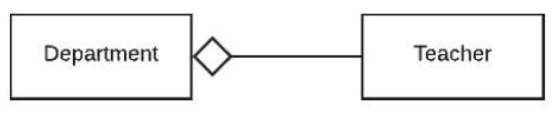

表示：聚合关系用一条带空心菱形箭头的直线表示

一个类是另一个类的组成部分就称两者间存在组合关系。这有点类似于聚合，不同之处在于当主类不再存在时，依赖类不再存在。例如，房子（House）由房间（Room）组成，但如果房子被销毁，房间就不再存在，

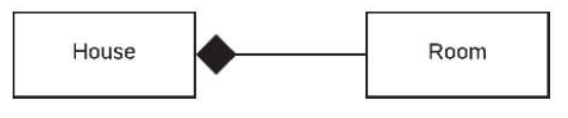

表示：组合关系用一条带实心菱形箭头直线表示。

关联：互相贯连的意思，是比较强的关系，是长期关系。类A关联B的含义是：如果实例化一个A类的对象，同时会有一个B类的对象被实例化。

依赖：成瘾的意思，玩游戏上瘾，你也可以戒掉，所以依赖只是临时关系

来源于网上
